主題別ビジュアル・描画コード

ネイビーの海と、頻度に応じて白へ進む8段階。地名・経緯線は背景からの相対明度で置く。

何を表すか

1979–2025年の各9月に海氷があった頻度。単年の海氷密接度とは別の量。

期間・時間の型

コード既定：1979–2025年・9月、47年 / A / 年ごとの場。掲載図は複数年の集約

図法

採用Z2のコード：EPSG:3411（北極域）。READMEの正距円筒という総称はこの図には当てはまらない。

一次データ

NSIDC Sea Ice Index v4 / Natural Earth 50m

• 採用画像の後に入口コードが更新されている。再生成した画像との一致は未検証。
• 原資料にはJAXA AMSR2への移行予定がある。ここに載せる画像はNSIDC版で、置換済みとは扱わない。

描画コードと条件

コードから採録した設定です。採用JPEGを生成した引数との完全な一致は、元データでの再現後に確認します。

白い海、薄灰の陸、緑8段。森林を最も濃い層に置く。

何を表すか

JAXA FNFの森林分類を集約した被覆割合。Hansen GFCの2000年樹冠被覆・損失年とは区別する。

期間・時間の型

N3生成関数の既定：2020年 / A / 年ごとの場

図法

正距円筒。経度 −180–180°、緯度 −58–83°。

一次データ

JAXA PALSAR-2 FNF

• N3の配色と生成処理はnyt.pyにあり、README記載のforest1.pyは共通の格子・図法処理。
• 掲載画像の入力年・画素一致は元データでの再現が必要。上の年はコード既定値。

描画コードと条件

コードから採録した設定です。採用JPEGを生成した引数との完全な一致は、元データでの再現後に確認します。

寒色・暖色それぞれ8段の発散尺度。地図とストライプで空間と時間を読む。

何を表すか

HadCRUT5の年平均気温偏差（°C）。絶対気温を示す図ではない。

期間・時間の型

V4コード：2025年。年次入力：1850年以降。基準期間は入力メタデータで確認。 / A / 年平均の場

図法

正距円筒。世界全域。

一次データ

HadCRUT5 / Met Office Hadley Centre

• 採用画像はColorBrewerの配色。HEATの昼夜パレットと同一とは扱わない。
• 地図±2.0°Cとストライプ±1.2°Cは別の上限。上限超過でも実値ラベルは残す。
• 補完度は観測の追加ではない。新規実装ではP4プロファイルと補間表示の規定を併用。

描画コードと条件

コードから採録した設定です。採用JPEGを生成した引数との完全な一致は、元データでの再現後に確認します。

白地に青い細線。森林N3と同じ地理範囲と余白に揃える。

何を表すか

HydroRIVERSの河川網。掲載シートの順序は構造の提示で、年ごとの河川の増減ではない。

期間・時間の型

静的な河川網 / 構造の提示順 / D / 構造の順序

図法

正距円筒。経度 −180–180°、緯度 −58–83°。

一次データ

HydroRIVERS v10 / HydroSHEDS

• 採用画像の後にdraw6.pyが更新されている。現在のコードには均一線幅と階級別線幅の両案がある。
• どの引数で各キーフレームを生成したかは、入力データとともに再確認する。

描画コードと条件

コードから採録した設定です。採用JPEGを生成した引数との完全な一致は、元データでの再現後に確認します。

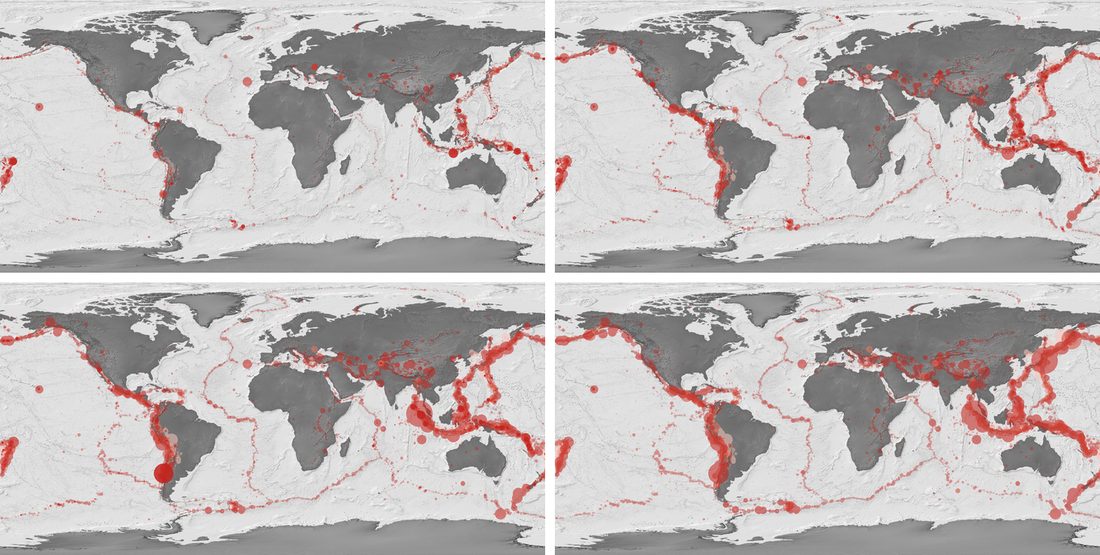

赤い点を無彩色の地形へ。密度の面に変換するQ1とは異なる、点の表現。

何を表すか

USGS ComCatの地震。点の位置は震央、大きさはマグニチュード、淡さは深さ。

期間・時間の型

原資料：1973–2025年、M≥5.0 / B / 事象の一覧

図法

正距円筒。世界全域。

一次データ

USGS ComCat / ETOPO 2022（原資料記載）

• 半径式と色はbg.pyから採録。G4の背景はrelief.py等にも分かれ、完全な呼出し条件は未確定。
• 原資料のG4とコード内のB4は同一の識別子ではない。地形陰影の強さを現行Groundsと同等と主張しない。

描画コードと条件

コードから採録した設定です。採用JPEGを生成した引数との完全な一致は、元データでの再現後に確認します。

ネイビー → 青 → 白の階調。船舶は粒、航空は大円の線で描き分ける。

何を表すか

船舶交通密度と航空路線の構造。航空線の重みは路線データの集約で、飛行中の機数ではない。

期間・時間の型

船舶：2015-01–2021-02の固定集計。航空：OpenFlightsの取得版・時点は別途確認。 / D / 層・構造の提示順（この図）

図法

正距円筒。世界全域、太平洋中心の別構図も含む。

一次データ

World Bank / IMF shipping density; OpenFlights routes.dat

• 固定集計の船舶密度を年別の変化として再生しない。
• キーフレームは層を現す過程。両データの同時観測を意味しない。

描画コードと条件

コードから採録した設定です。採用JPEGを生成した引数との完全な一致は、元データでの再現後に確認します。

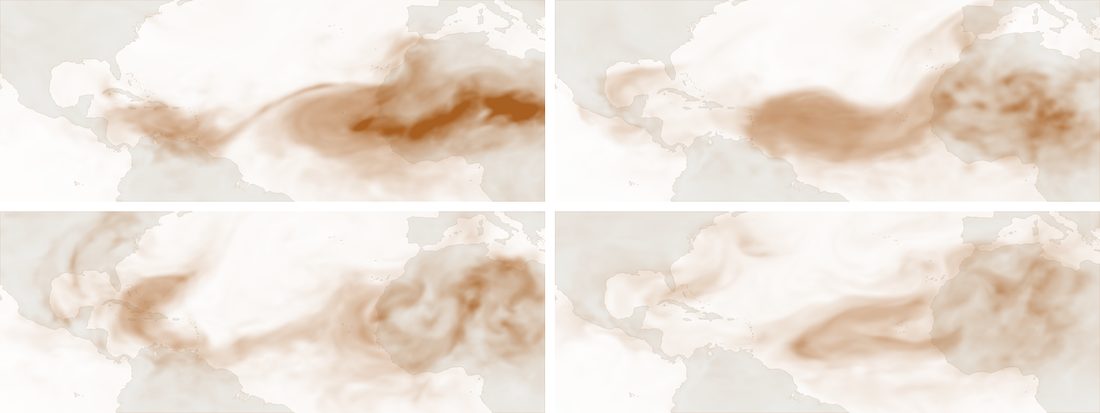

白と薄灰の地理に茶色の霞を重ね、面の連続性を見せる。

何を表すか

GEOS-FP DUEXTTAU（砂塵の光学的厚さ）。質量濃度ではない。

期間・時間の型

D1コード：2025-06-01 01:30。3時間間隔の同化系列。画像との時点対応は未再現。 / A / 3時間ごとの場

図法

正距円筒。経度 −110–25°、緯度 −5–45°。

一次データ

NASA GMAO GEOS-FP

• 同化であり、予報として見せない。
• 元コードのnan_to_numによる欠測のゼロ化は、そのまま現行実装へ移植しない。S-10〜13に従い欠測マスクを別に保つ。

描画コードと条件

コードから採録した設定です。採用JPEGを生成した引数との完全な一致は、元データでの再現後に確認します。

茶系8段。月別の場や周期を見せ、表示用補完を脱色と境界で区別する。

何を表すか

AVHRR Deep Blueのエアロゾル光学的厚さ（AOD）。PM2.5濃度や砂塵成分だけの量とは異なる。

期間・時間の型

NOAA-18 / 2006–2011年、1°月次。シート各枠の日時は未同梱。 / A / 月次の場、C / 同月の周期比較

図法

正距円筒。世界全域。

一次データ

AVHRR Deep Blue V001

• 専用の題材定義は未登録。AIR（大気汚染）やDUST（砂塵）に読み替えない。
• 6年平均・1月平均・7月平均などの集約はaer.pyにある。各図の期間・集約を明記して使用する。

専用の配色定義は未登録。図版をAIRやDUSTの配色見本として使いません。

描画コードと条件

コードから採録した設定です。採用JPEGを生成した引数との完全な一致は、元データでの再現後に確認します。

検討コードのみ。採用図版の掲載なし。

何を表すか

IBTrACSのサイクロン経路。

期間・時間の型

原資料：1980–2025年 / B / 事象の経路

図法

コードを参照。採用図法は未確定。

一次データ

IBTrACS v04r01 main track

• 原資料で未検証・統合仕様デッキから除外済み。SDSでも採用済みに数えない。

描画コードと条件

コードから採録した設定です。採用JPEGを生成した引数との完全な一致は、元データでの再現後に確認します。

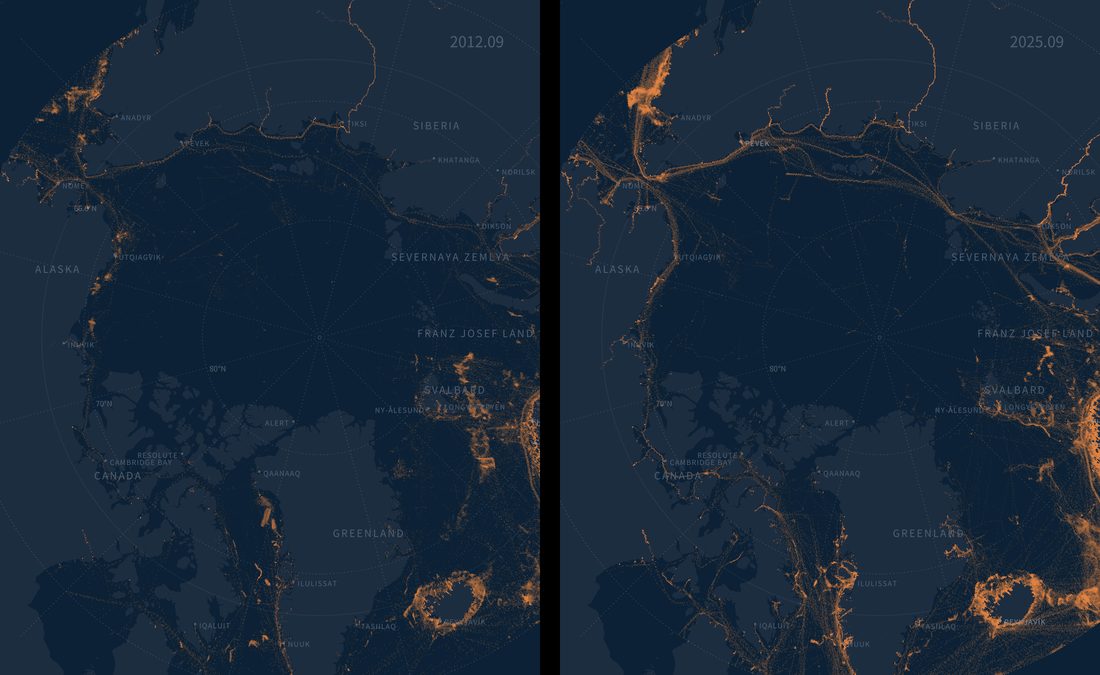

北極圏の船舶

9月の船舶存在時間。参照値60時間、log1pで表示。年別AISの捕捉範囲・時点と元データは再確認が必要。
