定義を、体験へ組み立てる。
Foundationsの操作とEarth Languageの現象をつなぐ章です。ひとつを探索するScene、順に観察するStory、関係を読むCrosspoint。同じ値と意味を、目的に合った構成へ。
タイトルは見えていることを表す。対象・場所・期間を説明する。
題材の優先ビューと地図を選ぶ。UIの外観は独立させる。
凡例・単位・日時・欠測を示す。主値と補間表示のラベルを示し、元値・元地点・時刻・計算方法は詳細で確認できるようにする。
時間を動かし、停止し、出典へ戻れる。操作の大きさと動きはFoundationsを参照する。
同じ現象に対して、読者が見る順序をつくります。各段階が参照するSceneとデータの版を残し、カメラ移動を値の変化と混同しない構成にします。
分布の広がりと対象期間を示す。凡例・単位をここで共有する。
同じ配色と値域のまま、注目する場所を名指す。
時刻を明示して比べる。変化が読めたところで止め、出典へつなぐ。
これは編集構成の例です。動画やStoryの実装済み機能を示すものではありません。時系列Sceneは表示時に自動再生し、停止・時刻指定を表示します。非表示時と動きを減らす設定では停止します。Story全体の自動進行や地球儀の自動回転を意味しません。
スペクトラムの面は1つ。もう一方は単色の点・線へ。連続する面どうしは、一方を値付きの等値線に変えます。4つの地域で、重ね合わせた地図と、それを構成する2つのレイヤーを見比べます。
実際の地理 × 合成の現象
海岸線・国境はNatural Earth 1:50m。現象の分布・経路・強度は、組み合わせを説明するための合成データです。
添付の実制作資料も船舶と航空・北極圏の船舶に収録しています。北極圏の図は海氷を非表示にした参考図です。以下は配色と組合せを検討する合成データの実例です。

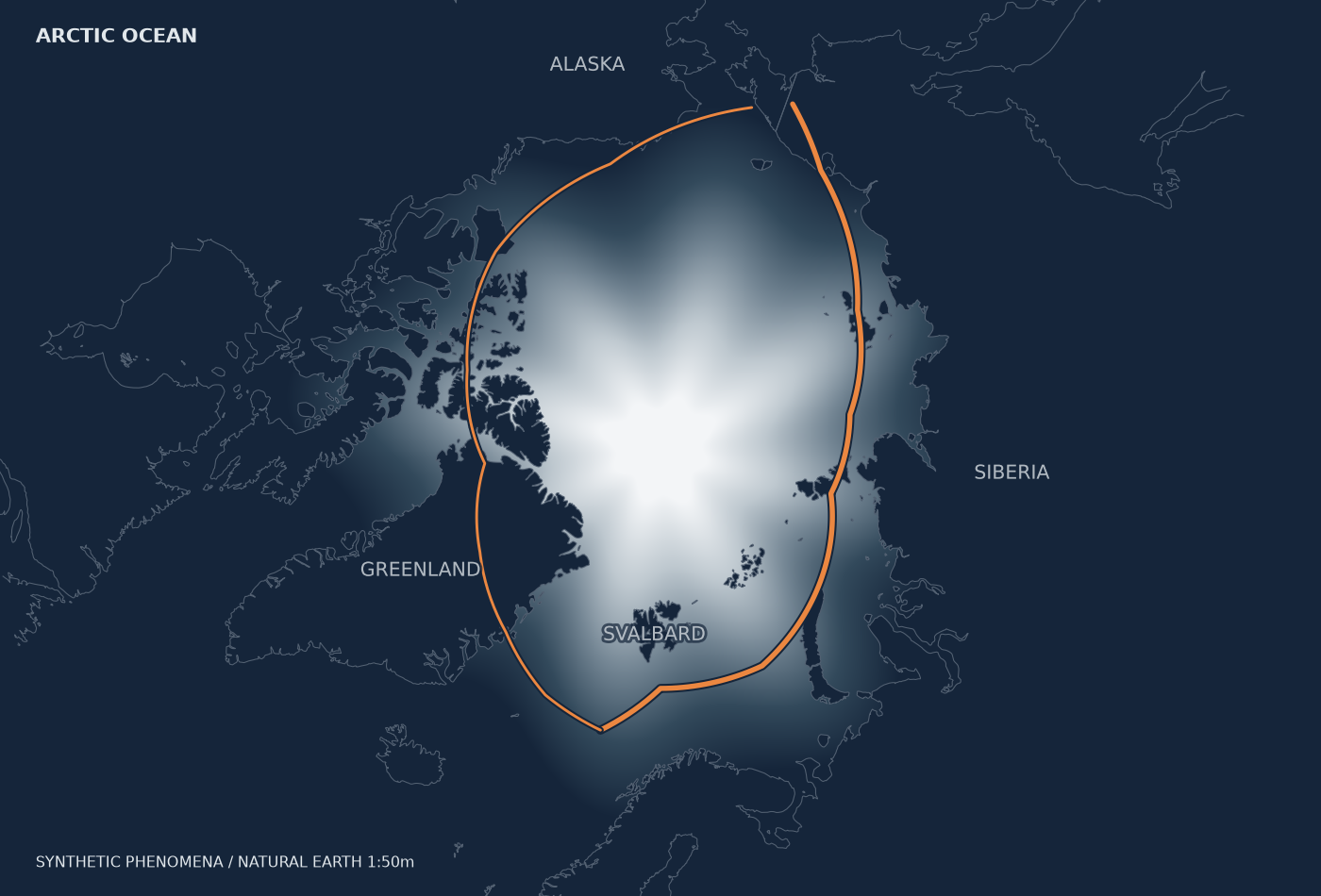

北極海氷 × 航路

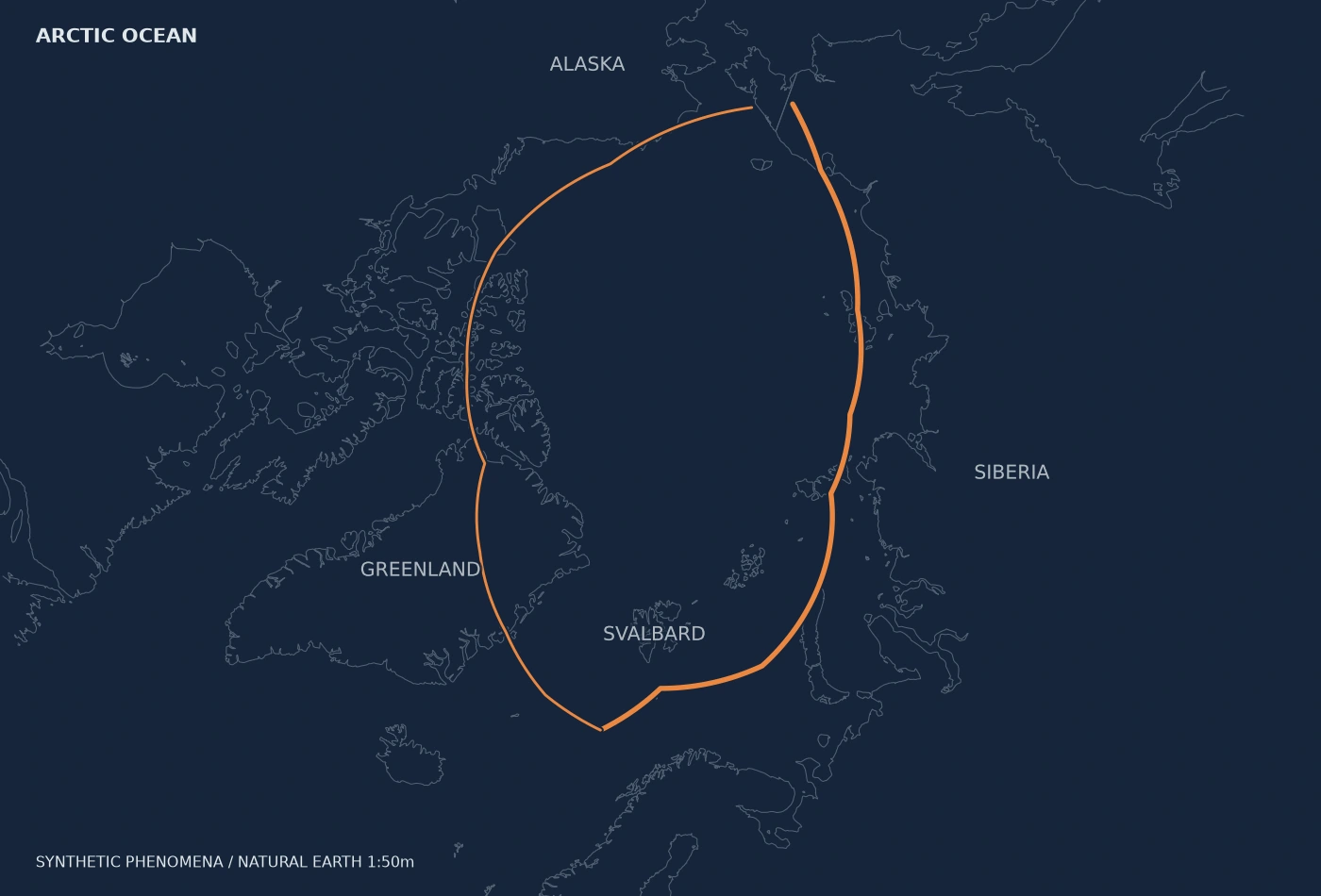

橙の線は航路。線幅は交通量の大小を表す設計例です。
白に近いほど密な氷。その縁に沿う線と、氷域を横切る線を追います。面を静かに保ち、航路は縁取りで分離します。
北極中心の正距方位図法。海岸線だけのB4で、海上の関係へ視線を集めます。
海氷・航路・交通量は合成。航行可能性を示す図ではありません。

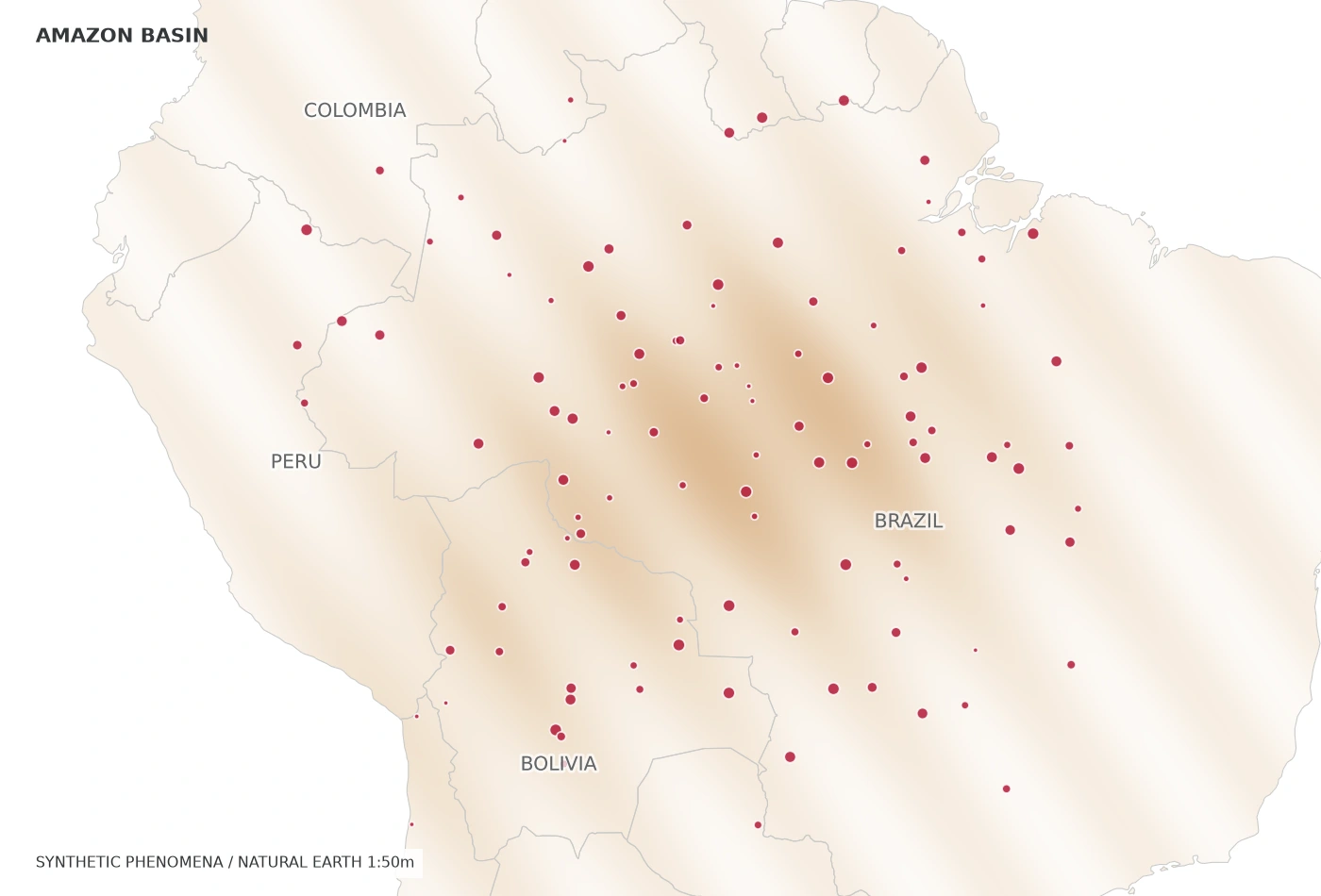

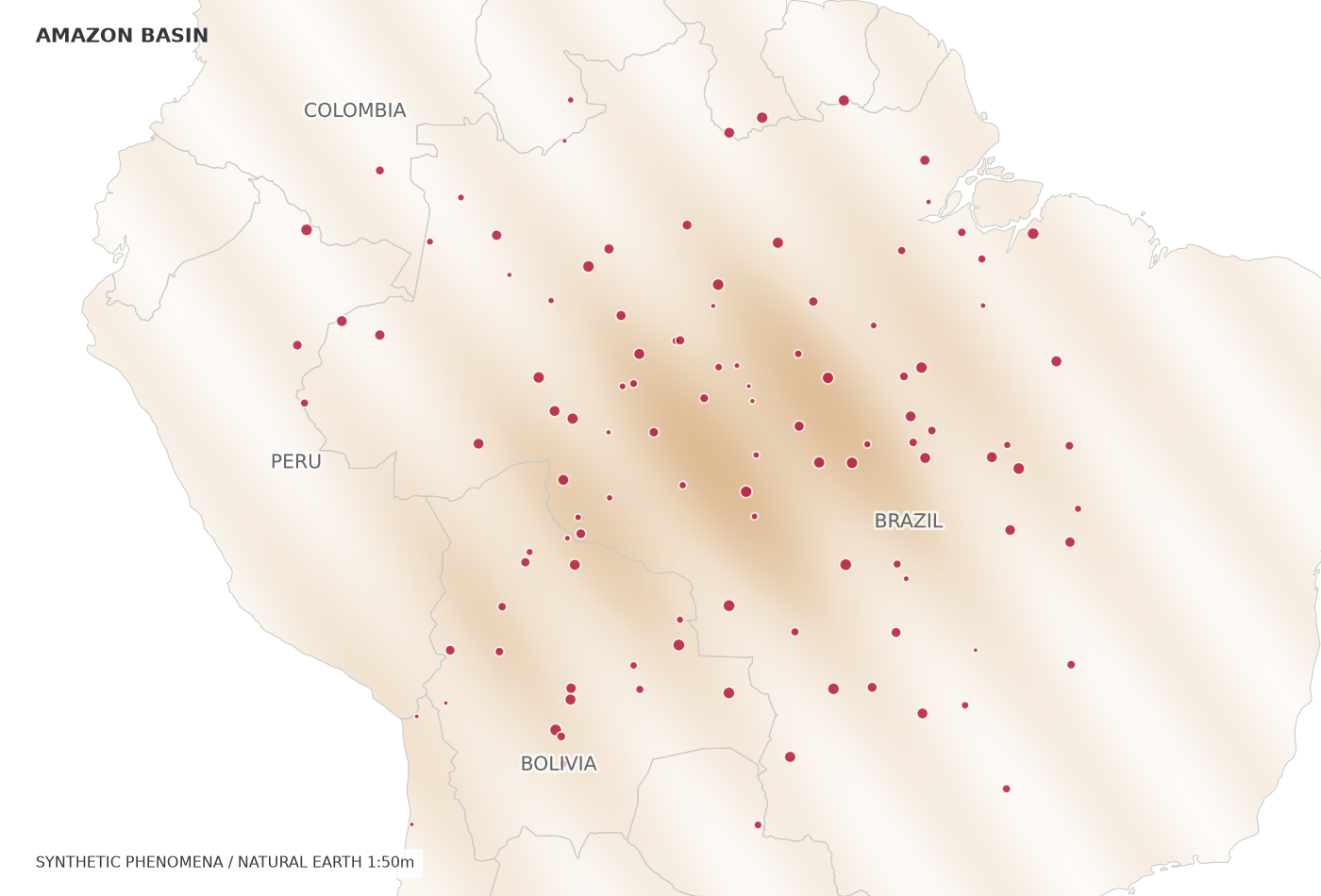

乾き × 火

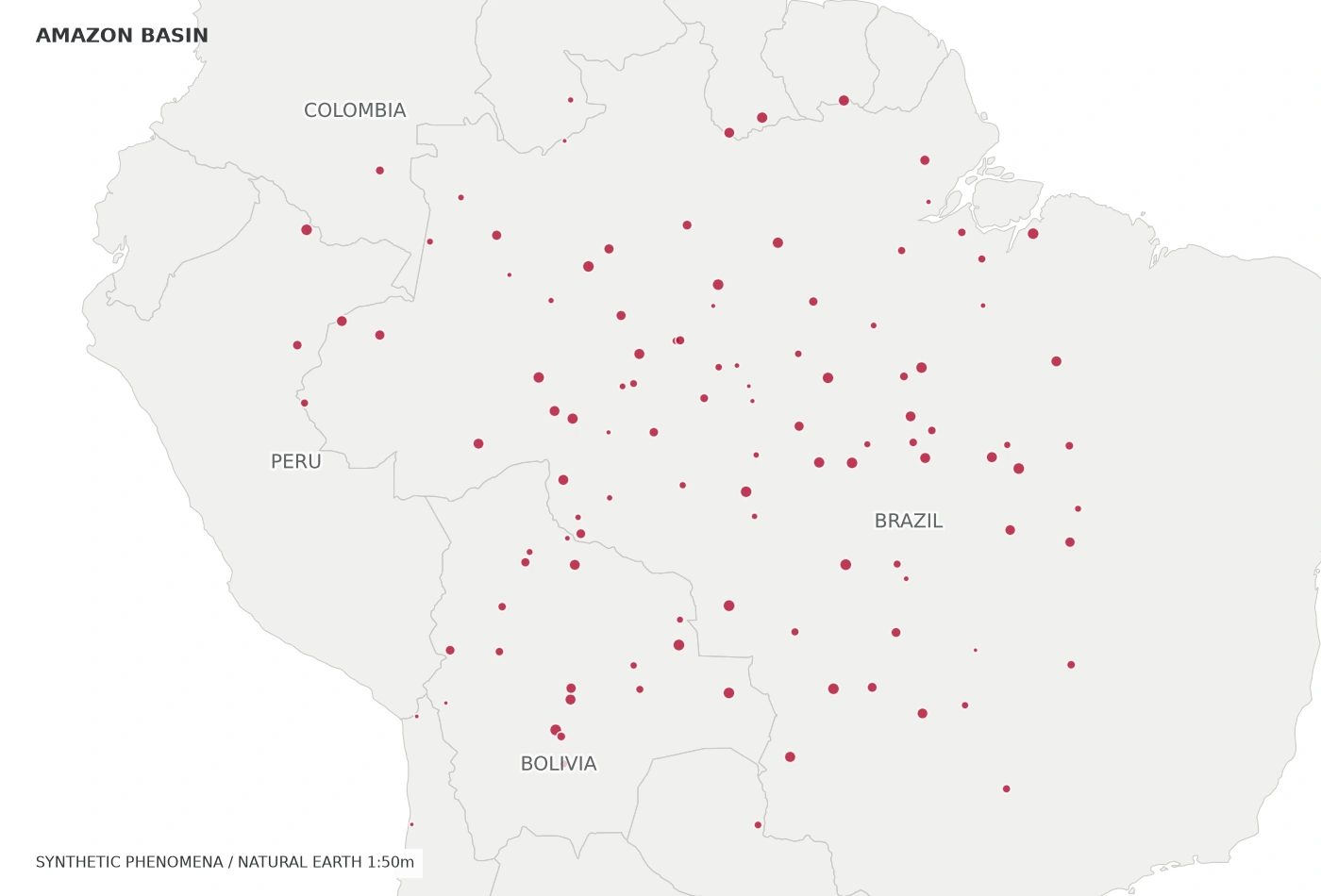

赤の点は火点。円の面積は合成した火の強度を表します。

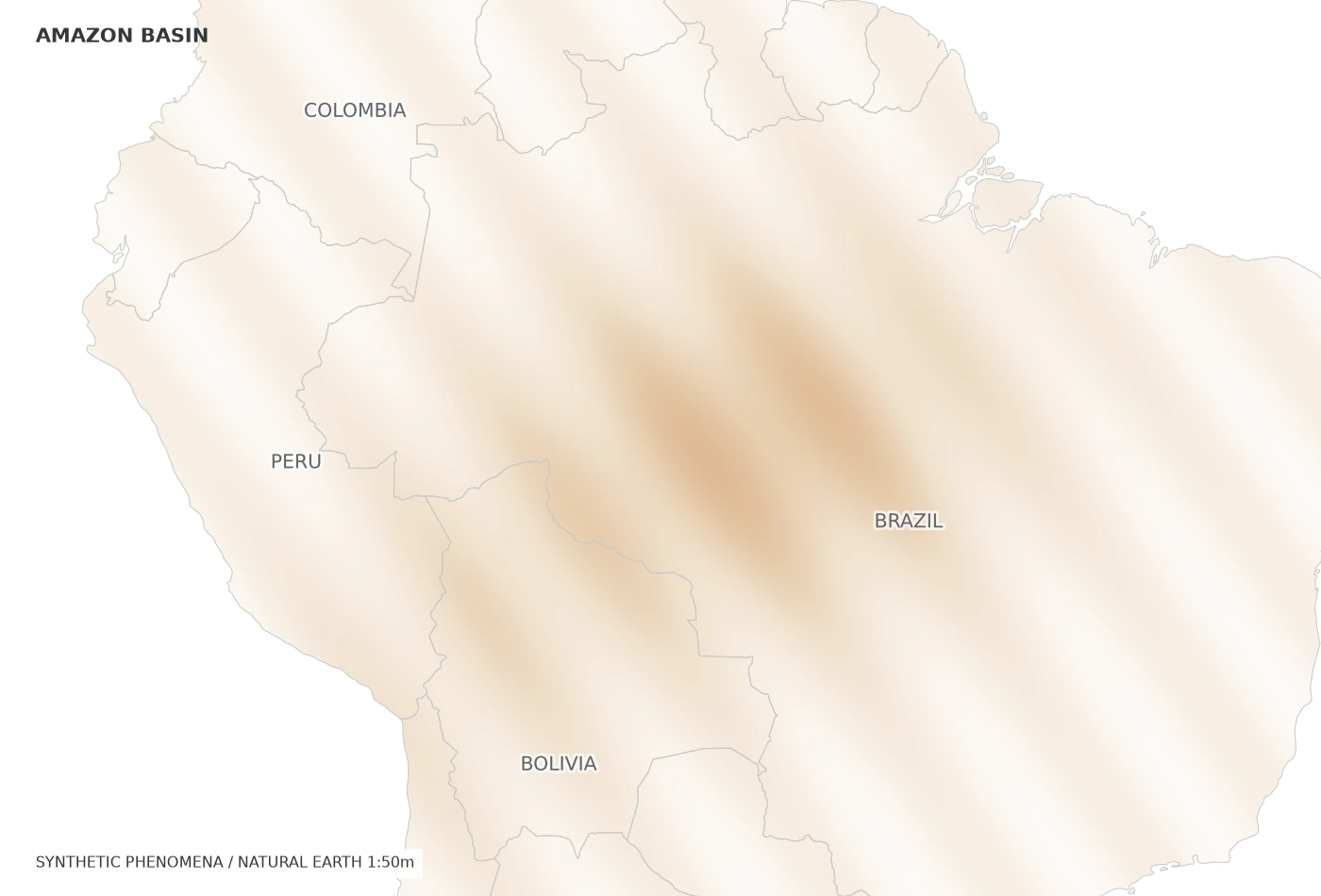

淡い褐色の面を背景に、赤い点の集中を読みます。面と点が同じ赤系に寄らないよう、乾湿の淡い範囲を使います。
国境を持つB3。分布と国・地域の位置関係をたどれる地図にします。
乾湿・火点・強度は合成。乾燥と発火の因果を実証する図ではありません。

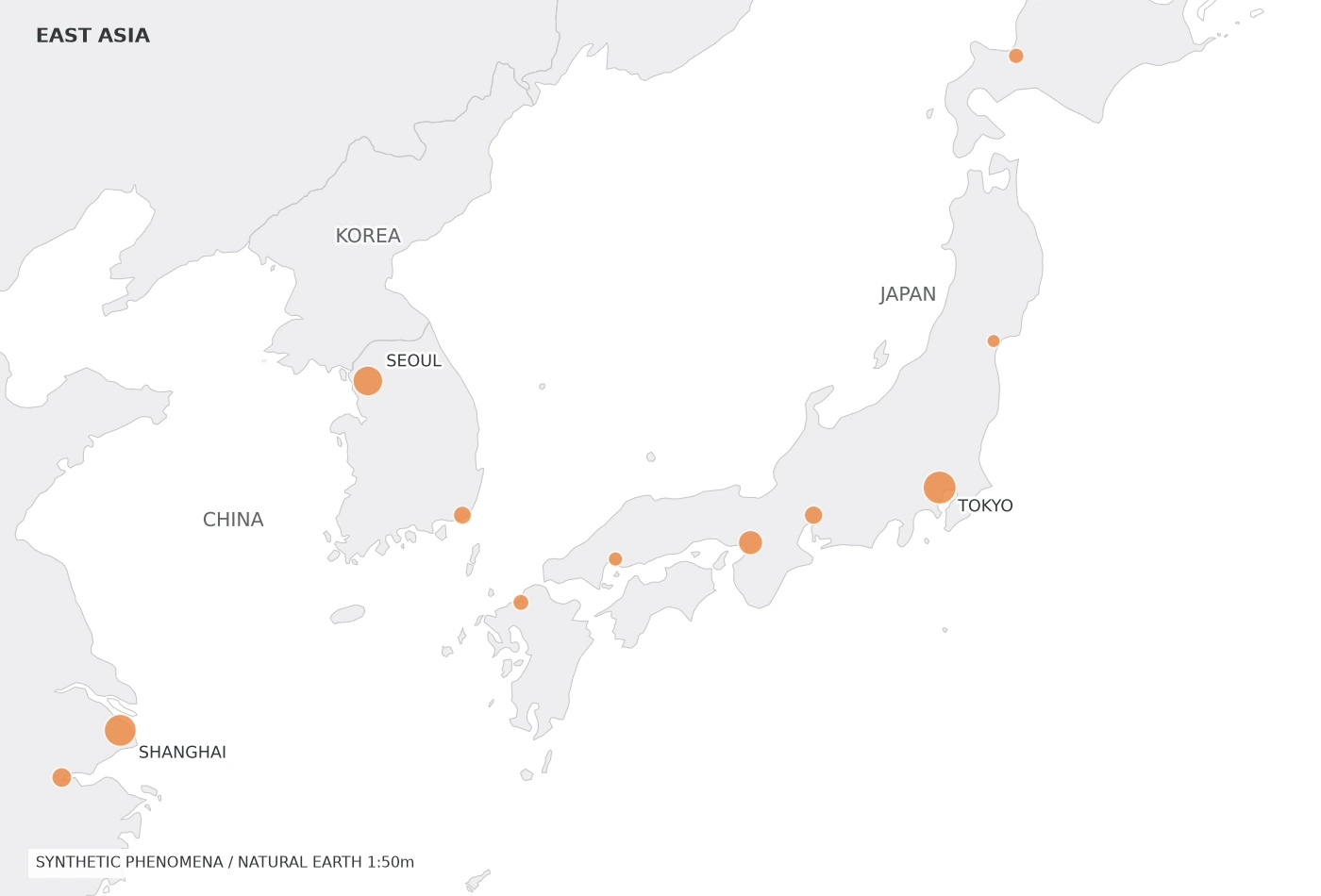

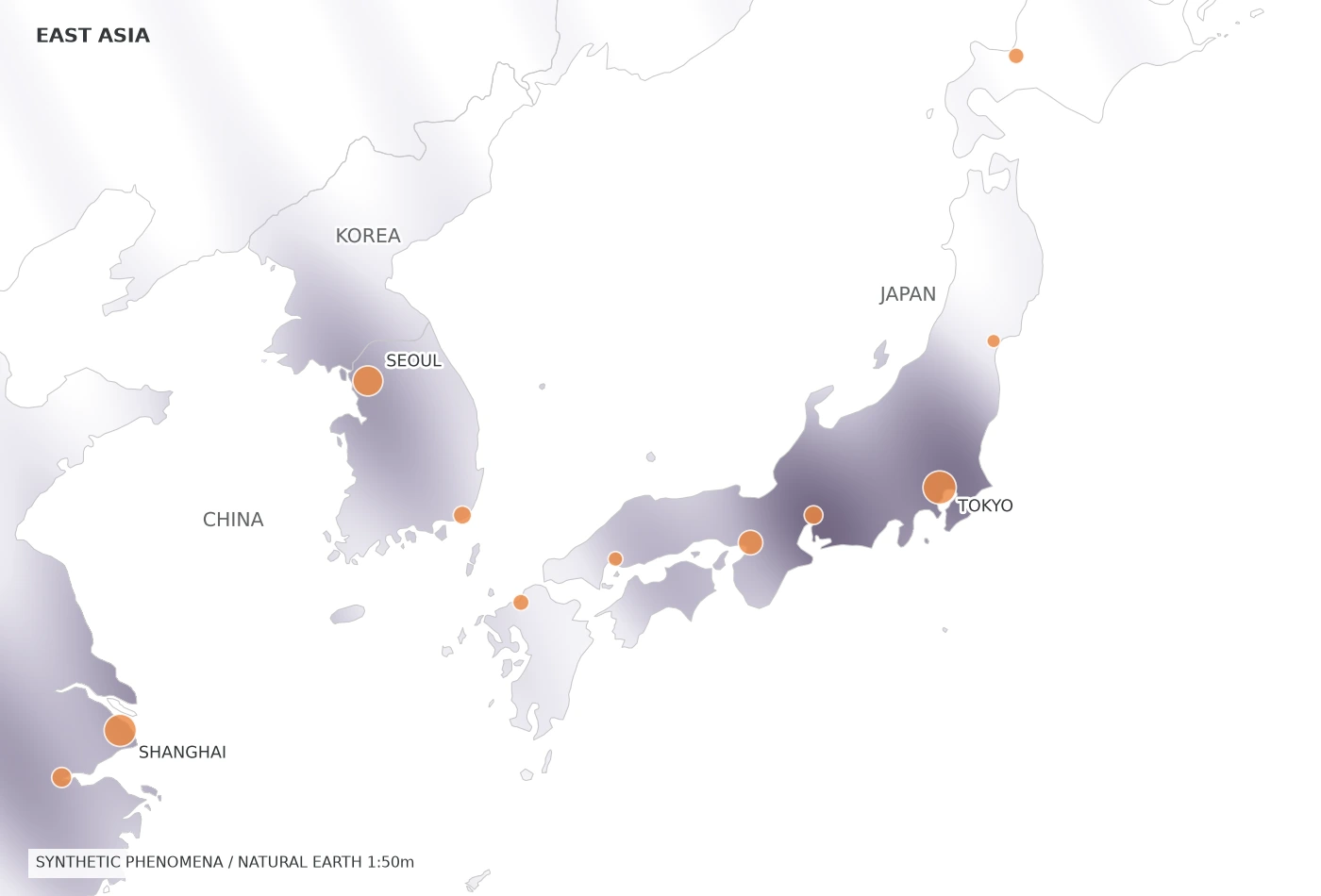

大気汚染 × 人の活動
橙の点は都市。円の面積は合成した活動指数を表します。
紫の濃淡を面の主役に、都市の活動を橙の円で重ねます。点が面を隠しすぎない大きさと、白い縁取りを組み合わせます。
国境を持つB3。都市は実際の位置へ置き、国・沿岸域との関係を残します。
大気の値と活動指数は合成。観測濃度・人口・排出量ではありません。

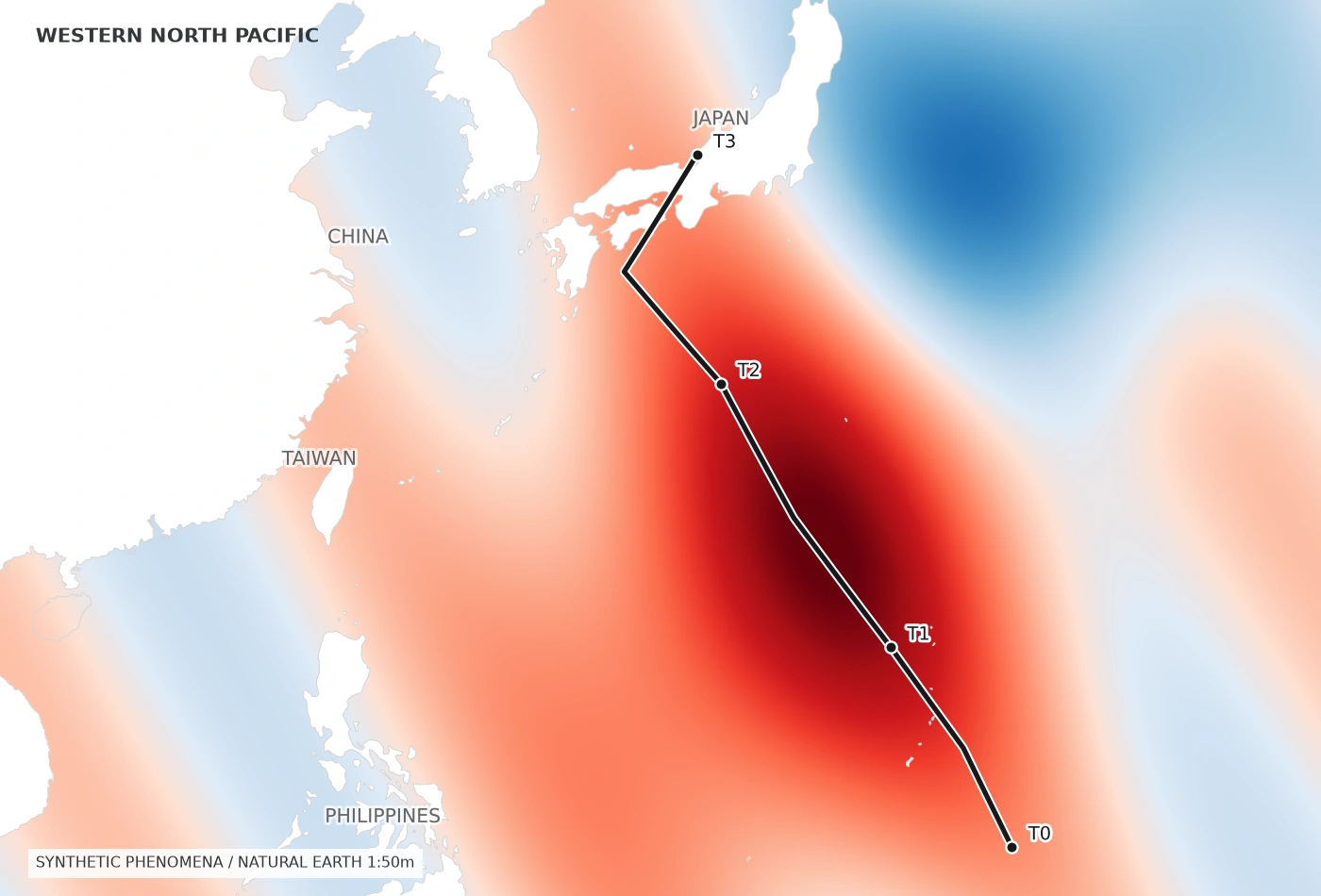

海面水温 × 台風

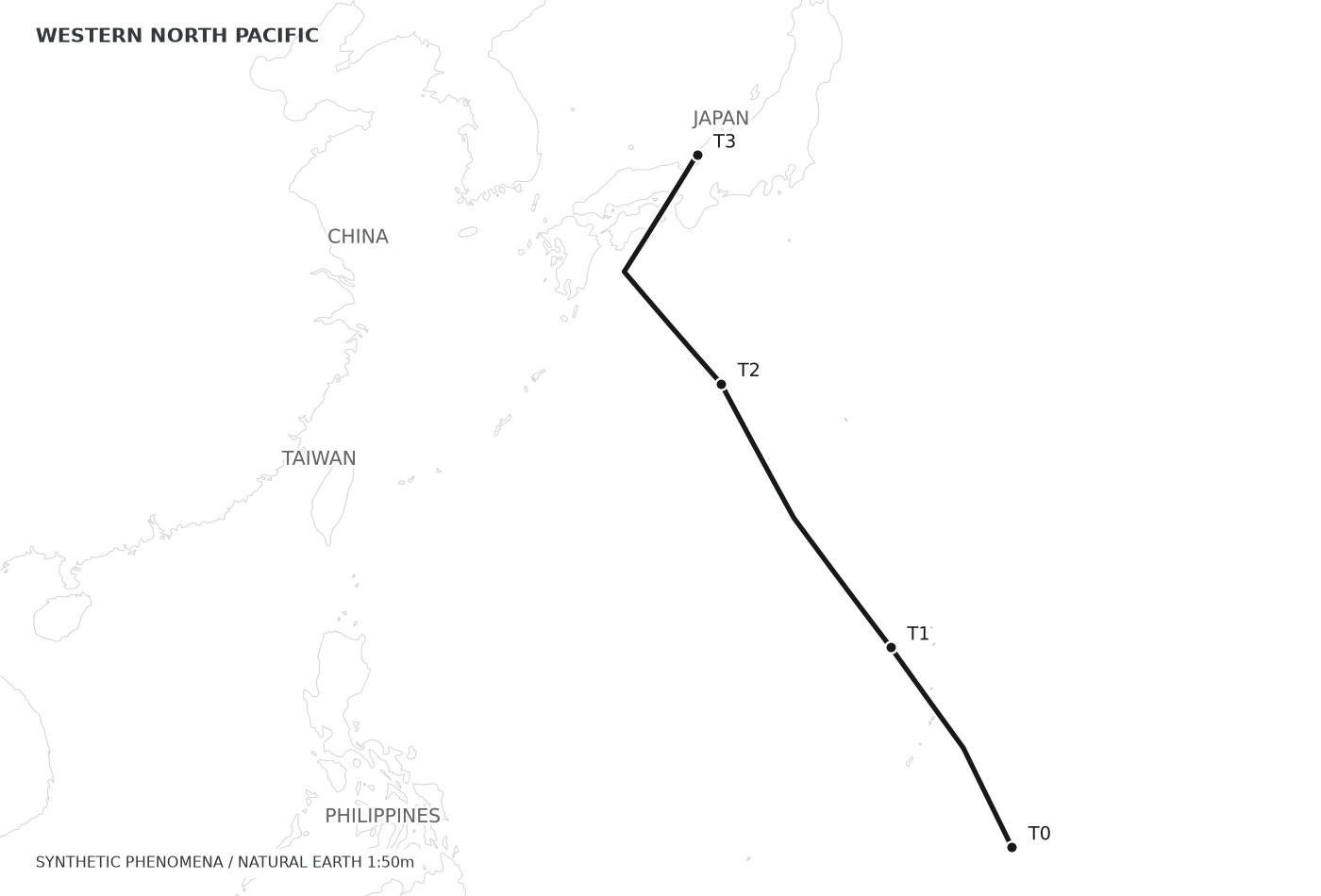

白縁の黒線は経路。T0 → T3は時間の順序を示します。
暖冷を二方向の色で読み、経路を中立色の線でたどります。時点を点とラベルで示し、線の方向を色の意味と混同させません。
海岸線だけのB4。海面の連続性と陸への接近を、同じ地図上で読みます。
暖冷・経路・時点は合成。実在の台風や将来予測を示していません。
地理出典：Natural Earth。生成条件・データ来歴。重なりは観察の手がかりであり、因果関係の証明ではありません。
煙と大気汚染のような2つの連続面は、面＋等値線へ。地震と火、火と人為は色だけで分けず、輪郭の円と透過を組み合わせます。透過はα 0.35以上。合成後の見え方を実際の画面で確認します。
乾き×火は乾湿のB3。海面水温×台風は気温のB4。題材単独の地図を二重に敷かず、関係を読むための一枚を選びます。面がない点・線どうしの組は、文脈を記録して地図を決めます。

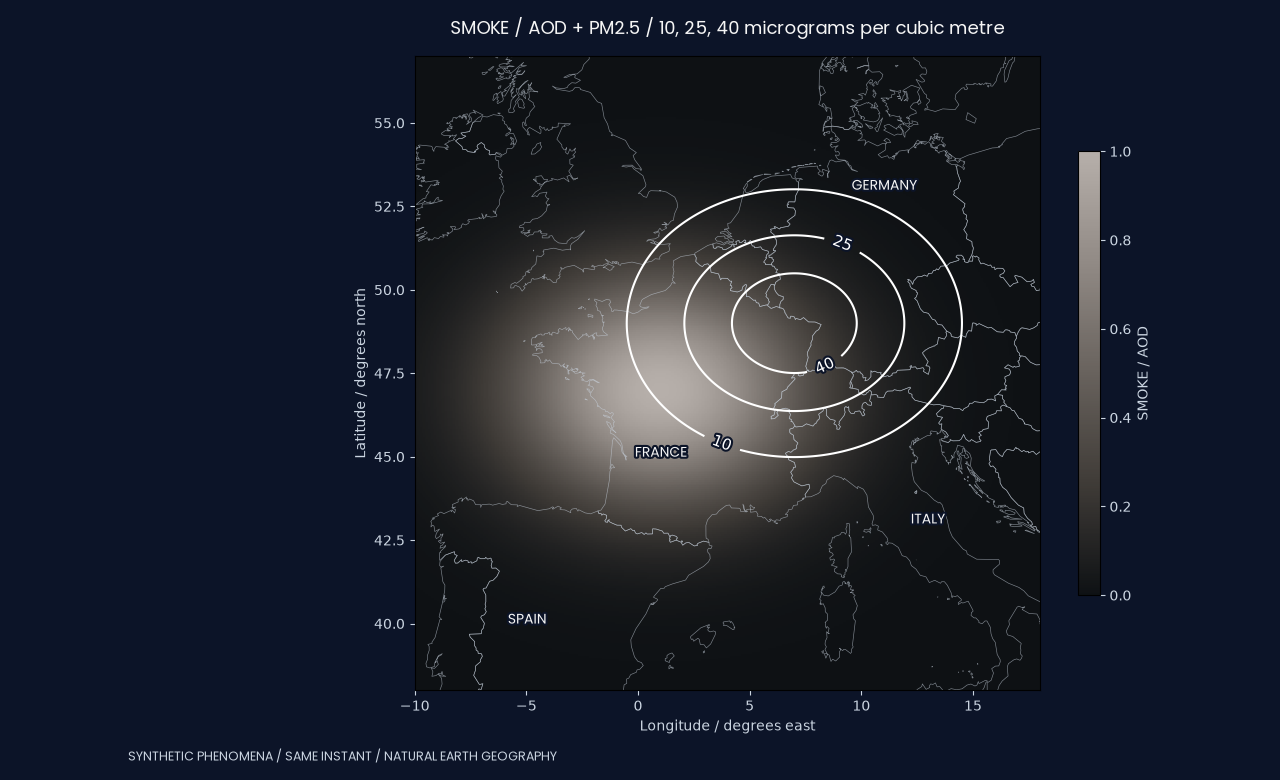

煙を色の面、大気汚染を単色の等値線にする。面はひとつに保ち、等値線へ値を直接記し、両方の変数・単位・期間を見える位置へ置きます。
題材・昼夜・地図
値域・単位・基準・欠測
操作・時刻・読取り・出典
版・検査・公開成果物
